Зачем ручному извещателю нужен кожух
Ручной пожарный извещатель ИПР 513 чаще всего устанавливают в проходах, коридорах, холлах, на лестницах и в местах массового скопления людей. Он постоянно «на виду» и подвержен ударам, случайным зацепам, попыткам сломать или закрыть кнопку.
Металлический сетчатый кожух для ИПР 513 решает сразу несколько задач:
– защищает корпус извещателя от ударов и вандализма;
– снижает риск ложных срабатываний из-за повреждения корпуса;
– помогает сохранить работоспособность системы до плановой замены оборудования;
– аккуратно ограничивает доступ к извещателю, оставляя свободным доступ к кнопке.
Кожух особенно важен в школах, спортзалах, складских помещениях, подъездах и на объектах, где часто проходят люди и возможны случайные удары.

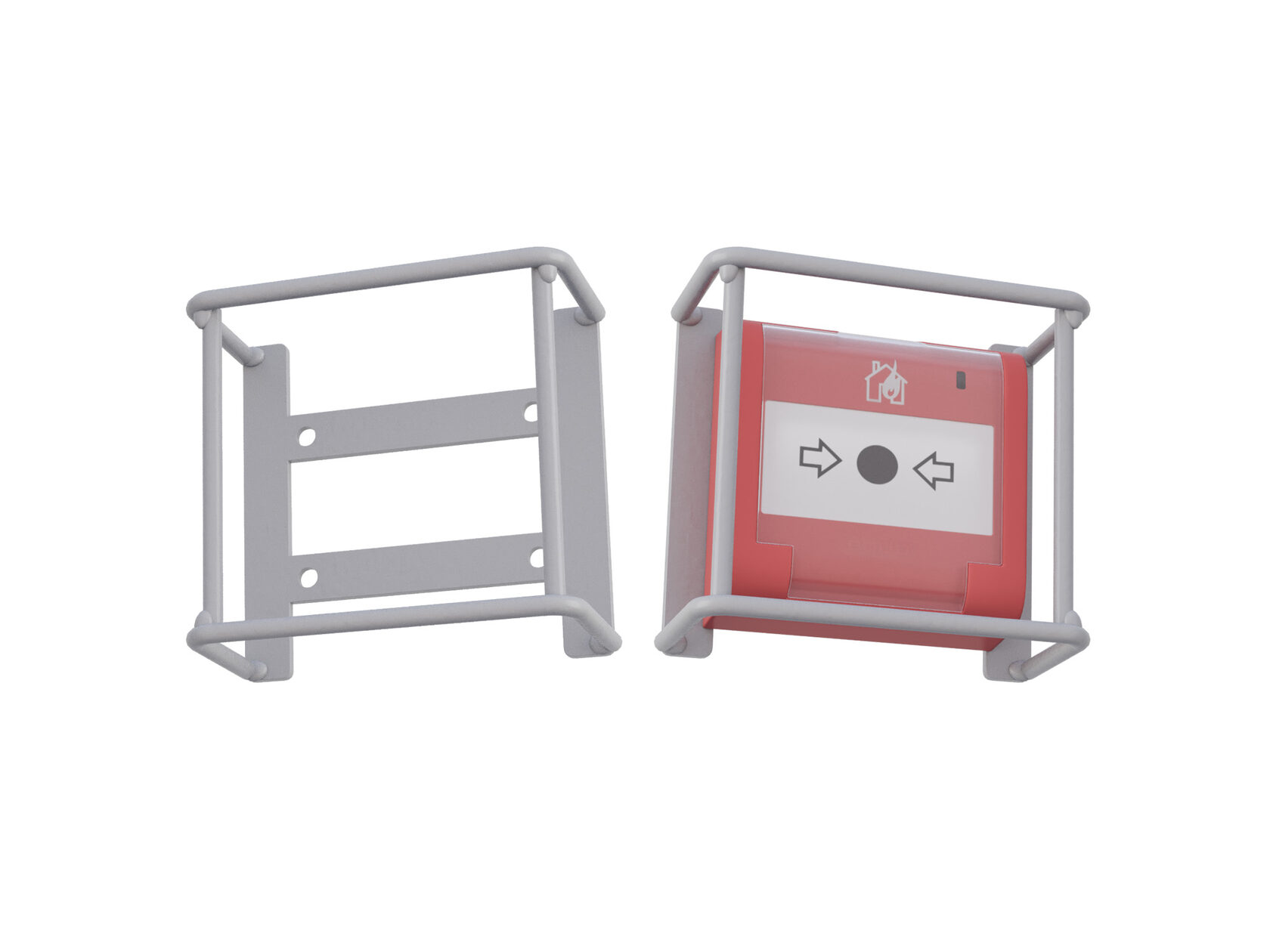

Конструкция металлического кожуха для ИПР 513
Типовой защитный кожух для ручного извещателя — это сварная стальная сетка на жёстком основании:
– материал: конструкционная сталь;
– сетка: стальная проволока около Ø6 мм;
– основание: стальная полоса примерно 20×4 мм;
– покрытие: порошковая краска (белый, красный, серый, чёрный и др. по RAL).
– пропускает свет и обеспечивает доступ к кнопке ИПР;
– не мешает раздавить «стекло» или нажать клавишу;
– выдерживает удары мячом и толчки, при этом защищает пластиковый корпус.
Кожух металлический и при наличии качественного защитного покрытия (порошковая краска, оцинковка) не боится влаги, подходит для влажных и неотапливаемых помещений — коридоров, лестничных клеток, холодных тамбуров.
Как выбрать кожух для ИПР 513: пошаговый алгоритм
Шаг 1. Определить точную модель извещателя
Под названием «ИПР 513» скрываются несколько модификаций:
– ИПР 513-3АМ (белый или красный корпус);
– ИПР 513-10 «Рубеж» (белый или красный корпус);
– другие совместимые ручные извещатели аналогичных габаритов.
Для правильного выбора кожуха важно знать точную модель, исполнение (цвет, наличие крышки) и способ монтажа (накладной/встроенный).
Шаг 2. Проверить габариты извещателя
Нужно посмотреть паспортные размеры корпуса ИПР или измерить его «по месту»:
– ширина × высота лицевой части;
– вылет от поверхности стены (глубина);
– наличие рамки/подрозетника или высокой базы.
При подборе защитного сетчатого кожуха для ИПР 513 важно, чтобы внутренние габариты кожуха были больше габаритов извещателя по каждой стороне минимум на 5–10 мм. Это обеспечит:
– свободное нажатие кнопки;
– отсутствие контакта сетки с корпусом;
– удобство монтажа и обслуживания.
Шаг 3. Сопоставить габариты с внутренним размером кожуха
Дальше сравниваем размеры извещателя с внутренним размером кожуха: ширина, высота, глубина.
Важно, чтобы:
Важно, чтобы:
– извещатель полностью помещался внутрь;
– лицевая часть была в зоне «окна» сетки и не закрывалась прутком;
– глубина кожуха позволяла не упираться задней стенкой ИПР в сетку.
Если извещатель стоит на высокой подставке или установлен в нише, это тоже нужно учесть при выборе глубины.
Шаг 4. Выбрать цвет и тип покрытия
– пожарные извещатели — традиционно красный цвет;
– допускаются белые варианты в интерьерах, где ИПР выполнен в белом корпусе;
– в общественных зонах часто выбирают красный кожух поверх красного ИПР — это подчёркивает назначение кнопки.
Порошковая покраска обеспечивает устойчивость к коррозии и механическим воздействиям. При необходимости кожух можно заказывать в любом цвете по RAL, чтобы согласовать его с интерьером.
Совместимость кожухов Safegrid с ИПР 513
Для популярных модификаций ИПР 513 в линейке Safegrid есть готовые решения с уже подобранными внутренними размерами.
Таблица совместимости
При выборе кожуха под конкретный ИПР 513:
– сверяйте габариты по паспорту извещателя;
– сравнивайте с внутренними размерами кожуха;
– учитывайте запланированный способ прокладки кабеля (скрытая/открытая), толщину отделки и наличие подрозетников.
Если извещатель установлен нестандартно (например, утоплен в стену или стоит на дополнительной рамке), имеет смысл взять кожух с небольшим запасом по глубине.
Условия эксплуатации и выбор по среде
Внутренние сухие помещения (офисы, административные здания). Достаточно стандартного порошкового покрытия. Можно выбирать белые и серые варианты.
Школы, спортзалы, торговые центры. Рекомендуются усиленные сетчатые кожухи с проволокой около Ø6 мм и жёстким основанием. Красный цвет помогает визуально выделить извещатель.
Подъезды, холодные коридоры, неотапливаемые помещения. Важна защита от влаги и конденсата. Металлический кожух с порошковой покраской или оцинкованный вариант хорошо переносит влажность и перепады температур.
Уличные зоны (если ИПР вынесен наружу под навес). Выбирать кожух с устойчивым покрытием, рассчитанным на работу при низких температурах; следить, чтобы вода не скапливалась внутри.
Металлический кожух не боится влаги, но для долгого срока службы нужно избегать постоянного контакта с агрессивными средами (реагенты, соляной туман, химические пары).
Монтаж кожуха для ИПР 513
- Установить и подключить ИПР 513 согласно инструкции производителя.
- Отметить точки крепления основания кожуха на стене, учитывая, чтобы ИПР оказался примерно по центру окна сетки.
- Просверлить отверстия и установить дюбели или анкеры.
- Закрепить кожух саморезами/болтами через монтажные отверстия основания.
- Проверить, что сетка не касается корпуса, кнопка свободно нажимается, стекло/крышка легко разбивается/откидывается.
Важно:
– не перетягивать крепёж, чтобы не деформировать рамку;
– не закрывать сеткой инструктивную маркировку ИПР, если она должна оставаться видимой;
– при необходимости предусмотреть заземление, если того требуют внутренняя политика объекта.
Типовые ошибки при выборе и установке
– Подбор кожуха «на глаз» без проверки внутреннего размера
Извещатель упирается в сетку, кнопку неудобно нажимать, возможны ложные срабатывания.
– Слишком маленький запас по глубине
После подтяжки крепежа корпус ИПР «зажимается» внутри кожуха, появляются зазоры в стене или натягивается кабель.
– Неверный выбор модели под конкретный ИПР
Например, использование кожуха под ИПР 513-10 для более высокого исполнение 513-3АМ с дополнительной рамкой.
– Игнорирование условий эксплуатации
Установка обычного порошкового кожуха в агрессивной среде (уличные зоны, химические помещения) без оценки коррозионной стойкости.
– Неправильное положение кожуха
Сетка закрывает надписи на кнопке или закрывает доступ к ударной зоне, что усложняет использование извещателя в аварийной ситуации.
FAQ по кожухам для ИПР 513
Вопрос. Подойдёт ли один и тот же кожух для ИПР 513-3АМ и ИПР 513-10?
Если габариты извещателей близки, один тип кожуха может закрывать обе модели, но в Safegrid для удобства предлагаются отдельные позиции ЗСК112 и ЗСК115 под каждую модификацию. Это упрощает монтаж и снижает риск ошибки.
Вопрос. Влияет ли сетчатый кожух на работу ИПР 513?
Нет, если кожух подобран по размеру и правильно установлен. Сетка не закрывает кнопку и не мешает доступу к механизму срабатывания, извещатель остаётся полностью работоспособным.
Вопрос. Можно ли установить кожух позже, если ИПР уже смонтирован?
Да. Кожух для ИПР 513 можно установить на уже работающий извещатель, если есть доступ к стене вокруг него. Главное — аккуратно разметить и просверлить крепёжные отверстия.
Вопрос. Какой цвет кожуха выбрать для ИПР 513?
Для пожарных систем обычно используют красный цвет. В интерьерах, где извещатель выполнен в белом корпусе, возможен белый кожух. При необходимости кожух можно заказать в любом цвете RAL.
Вопрос. Где применять усиленные кожухи с увеличенной глубиной (ЗСК109)?
Они нужны там, где ИПР установлен на высокой базе, в нише или используется модификация с крышкой. Увеличенная глубина даёт запас по габаритам и упрощает обслуживание.
Краткий итог
Чтобы правильно выбрать защитный кожух для ИПР 513, нужно знать точную модель извещателя, его габариты и условия эксплуатации, а затем сопоставить их с внутренними размерами и исполнением подходящего кожуха (ЗСК112, ЗСК115 или более глубокие варианты). Правильно подобранный и смонтированный сетчатый кожух защищает ручной извещатель от ударов и вандализма, не мешая его работе и обслуживанию.
